型號：CLS30
尺寸：90X75X43
參數：過電流，閉鎖，延時，一體式
規范：220V
一，概述
CLS30系列一體式過電流時間繼電器適用于發電廠、變電站用控保屏、高低壓開關柜、電動機、變壓器及各種測試設備，作為電流的精確測量，具備啟動延時閉鎖、延時動作、回差控制，數字直觀顯示，現場可編程等功能。電流穿心及控制一體式設計，可省掉電流互感器，是一款一體式過電流控制保護等多功能繼電器。
二．主要技術數據
準確度： 0.5級
顯示位數： 0-9999，刷新周期1s。
標稱輸入：5-400A，適用于3-220kw電動機控制。
控制特性：過電流控制，可設置動作值及返回回差值
啟動閉鎖：當電流從0至大于1%額定值時，認為啟動。
閉鎖時間：0-999s為躲過電動機或變壓器啟動電流的功能
延時動作和延時返回：延時時間0-99.9s可設置
          設為0時，最小動作時間20ms
輸入阻抗： 電流回路-不大于0.1Ω
控制輸出：1轉換繼電器接點輸出；AC250V,5A。
輔助電源： AC/DC220V（范圍80-265V） 功耗小于3VA
絕緣耐壓：交流有效值2Kv，1min；絕緣電阻≥100MΩ。
平均無故障工作時間≥50000h
工作條件：環境溫度-20~55℃，相對濕度≤90%
三. 型號規格

CLS30-XA，其中“X”根據電流大小填寫，如CLS30-200A

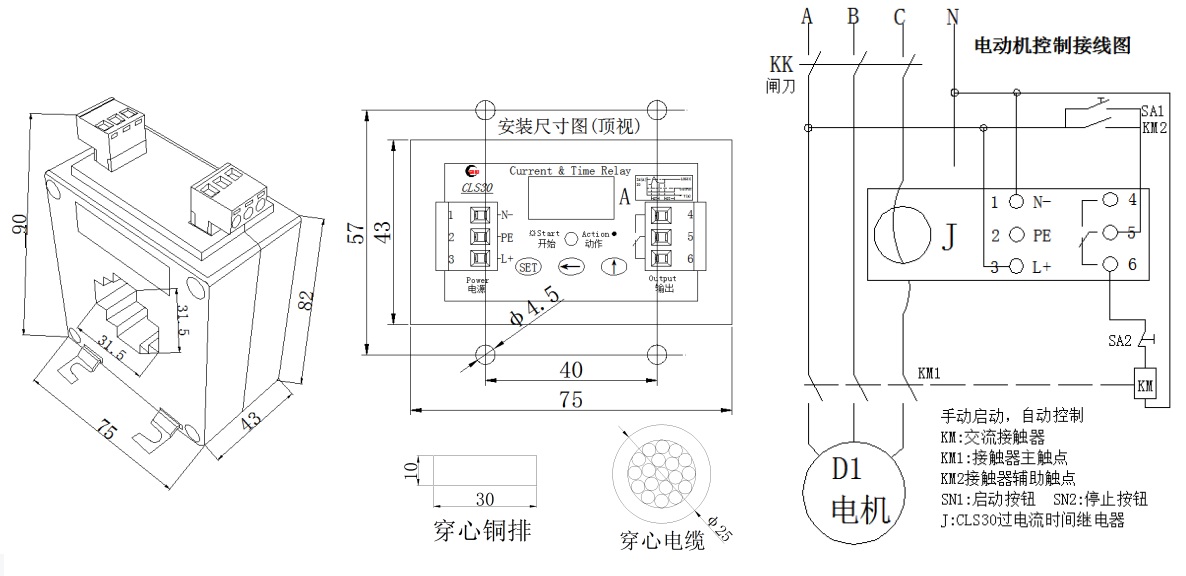

四．外形及開孔尺寸、端子接線圖
外形尺寸：90x75x43，固定安裝
