一、概述
   PD104系列直流配電控保模塊是DC24V直流配電系統控制保護模塊，以下簡稱模塊，該模塊具備1路輸入、4路輸出控制電源，同時OLED液晶實時顯示4路電流值。

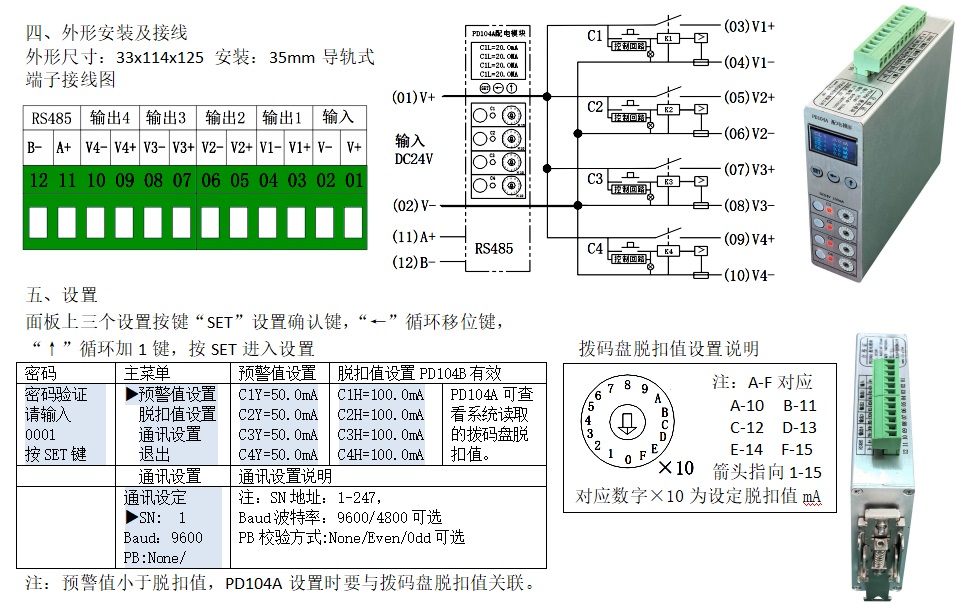

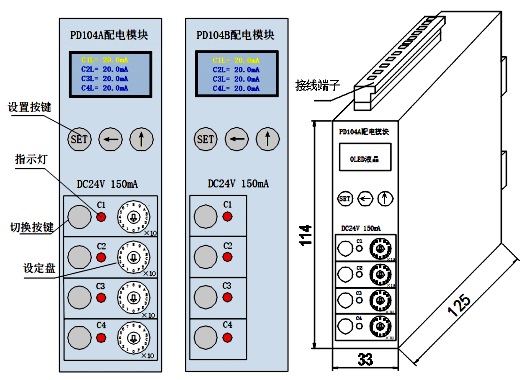

1，模塊通過面板上C1-C4按鍵分別手動控制每路的投切，當某路投入時對應指示燈點亮，退出時指示燈熄滅。
2，模塊通過面板上C1-C4設置刻度盤分別設置每路的脫扣電流值，當某路電流超過設置值，該路對應指示燈滅，回路被自動斷開，重新接通該回路需手動按投入鍵。
3，模塊輸出回路發生短路時，自動切斷電源，電源恢復后模塊重新啟動。
4，模塊通過面板上“SET”設置鍵、“←”循環移位鍵、“↑”循環加1鍵。在液晶屏上分別設置4路預警電流值，脫扣電流值（PD104B有效），當某路電流超過預警值，該路指示燈閃爍。當某路電流超過脫扣值（PD104B有效），該路指示燈滅，回路被自動斷開，重新接通該回路需手動按投入鍵。
二、產品型號 功能
    PD104A 撥碼盤整定脫扣電流值
    PD104B 按鍵液晶整定脫扣電流值

三、主要技術參數
輸入電壓：DC24V
輸出電壓：4*DC24V
輸出電流：4*150mA（范圍0-180mA，內阻0.5Ω）
撥碼盤整定脫扣電流：10~150mA，級差10mA
按鍵液晶整定脫扣電流：0-150mA，級差0.1mA
按鍵投切：4個按鍵C1-C4分別投切4路輸出
指示燈：輸出回路投入燈亮，預警閃爍，脫扣滅
脫扣時間：不大于100ms
精度：0.5%
通訊：RS485,MODBUS-RTU協議
環境條件：環境溫度-20℃~60℃；環境濕度不大于90%
重量：0.3kg
