一、概述

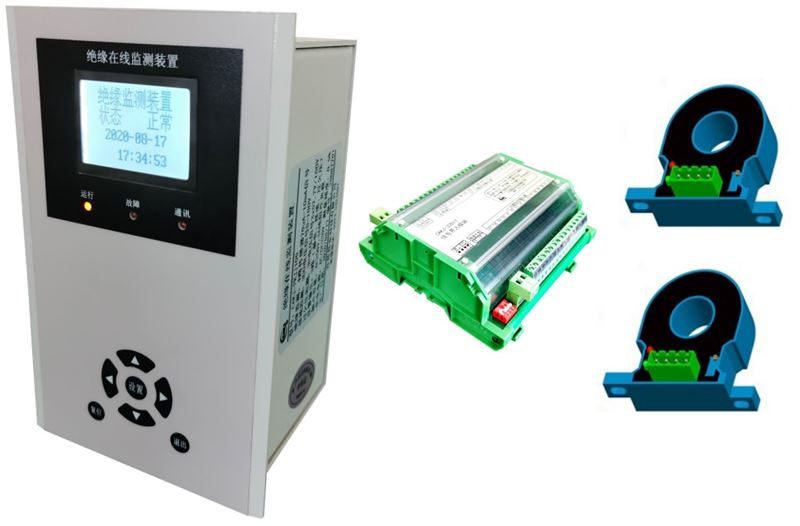

CAKJ-DCJJ100直流系統絕緣在線監測裝置是一種能夠在線監測兩段直流母線正負母線對地絕緣電阻及各支路漏電流的裝置，適用于直流不接地系統。該裝置為診斷直流系統等早期缺陷和隱患，控制突發性絕緣事故，提供了有效的信息。廣泛應用于1000V以下直流系統中。
測量原理圖
通過母線橋式比較電路及乒乓輔助判斷電路，準確計算出直流母線正負極對地絕緣電阻（單母線絕緣降低或雙母線平衡絕緣降低），支路霍爾傳感器漏電流監測，并給出不同信號，為直流系統故障分析提供依據。測量回路投入或退出可遙控投切（K3,K6）。
