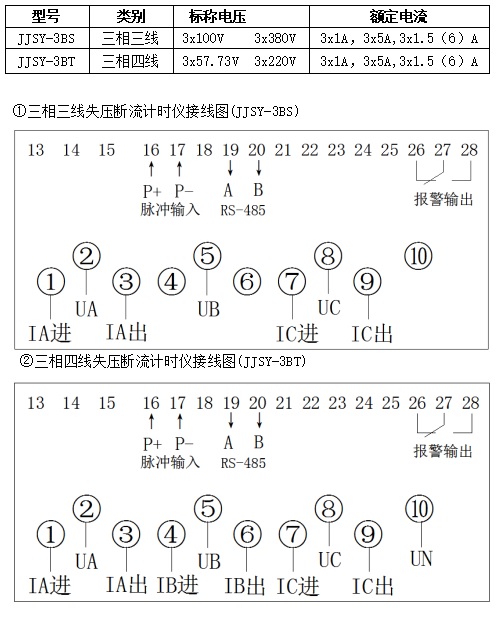

型號：JJSY-3BS,3BT
尺寸：265x170x77
參數：三相失壓斷流計時，電量追補
規范：100V,5A;220V,5A

JJSY系列三相失壓斷流計時儀適用于電力三相三線、三相四線系統，通過對電網電壓（PT）回路、電流（CT）回路進行監視，能準確判斷電網運行狀態，并詳細記錄其處于故障期間的各種參數，以便供電部門對電網進行管理，追補人為或非人為的漏計電能。

三、主要功能
1、失壓計時
基本功能：在有負荷電流的條件下，電能計量電壓回路一次側或二次側一相、兩相或三相發生斷相時，計時器均應可靠計時，且有斷相相別指示，直到電壓恢復為止。
當任一相電壓低于78%Ue時，且負荷電流大于0.5%Ie，該相故障計時報警，當電壓恢復至85%Ue時，計時器恢復正常。當三相負荷電流都小于0.5%，即使三相斷線（電壓為0V），計時器不判定為故障，不計時不報警。
2、斷流計時
當三相電流互感器任一相或兩相二次側（CT）開路時，至少有一相電壓為正常值（大于85%Ue），該一相或兩相為斷流故障，計時器計時報警。
3、故障電量紀錄
當儀表有計量脈沖輸入時，能準確分相計量故障電能，從而得到比較精確的電量追補。
4、故障次數紀錄
當電壓回路（PT）發生失壓，電流回路（CT）發生開路時，儀表內部啟動故障次數計數器，記錄失壓次數或斷流次數。它是一個輔助參量。
5、事件紀錄
本儀表能按事件發生先后順序實時記錄失壓、斷流的起始日期、起始時間、終止日期、終止時間。事件紀錄多達100項。
6、數據通訊
對于有通訊功能的儀表，通過儀表RS485通訊輔助接線端子，可與通訊終端或上位機進行數據通訊，在無中繼設備的情況下通訊距離小于1200m。
（此功能用戶提供通訊規約，并在訂貨前加以說明）。
7、數據查詢
儀表正常工作時，可通過控制按鈕查詢某頁內容或某項內容。
8、參數設置
通過編程開關及按鈕可對表號、脈沖常數（100-99900）、通訊波特率（1200-9600）、循環顯示時間間隔（1-99秒）、日期（當前日期）、時間（當前時間）進行設置。
9、報警輸出
當儀表處于失壓、斷流狀態時，可通過蜂鳴器或外界大功率報警裝置進行報警。儀表出現報警后，可通過按下儀表“上行”或“下行”按鈕或遙控器復位按鈕進行關閉。關閉報警輸出，不會影響儀表的數據記錄。
